زمان ساخت قالب تزریق پلاستیک چقدر است؟
یکی از مهم‌ترین سؤالات مشتریان هنگام سفارش قالب تزریق پلاستیک این است که زمان ساخت قالب چقدر است و چه زمانی می‌توان تولید قطعه را آغاز کرد؟
پاسخ به این سؤال به عوامل مختلفی بستگی دارد. ساخت یک قالب ساده با ساخت قالبی که دارای چندین کشویی، مکانیزم‌های پیچیده، تعداد کویته بالا یا الزامات ابعادی بسیار دقیق است، از نظر زمان مورد نیاز تفاوت زیادی دارد.
در پروژه‌های قالبسازی، زمان ساخت تنها به عملیات ماشین‌کاری محدود نمی‌شود؛ بلکه مراحل طراحی مهندسی، خرید فولاد، ساخت اجزا، مونتاژ، تست قالب و اصلاحات احتمالی نیز باید در برنامه زمانی لحاظ شوند.
برای بسیاری از قالب‌های متداول، زمان ساخت می‌تواند از چند هفته تا چند ماه متغیر باشد. در برخی پروژه‌های ساده، با فراهم بودن شرایط فنی و ظرفیت کارگاه، تحویل سریع‌تر نیز امکان‌پذیر است.
نکته مهم: زمان دقیق تحویل قالب باید پس از بررسی فایل سه‌بعدی قطعه، ساختار قالب، تیراژ تولید و امکانات مورد نیاز مشخص شود.
در شرکت نوآوران علوم مهندسی پویا، برنامه‌ریزی زمانی و ارائه گانت چارت پروژه از ابزارهای مهم برای مدیریت مراحل ساخت قالب و شفافیت روند انجام کار است.

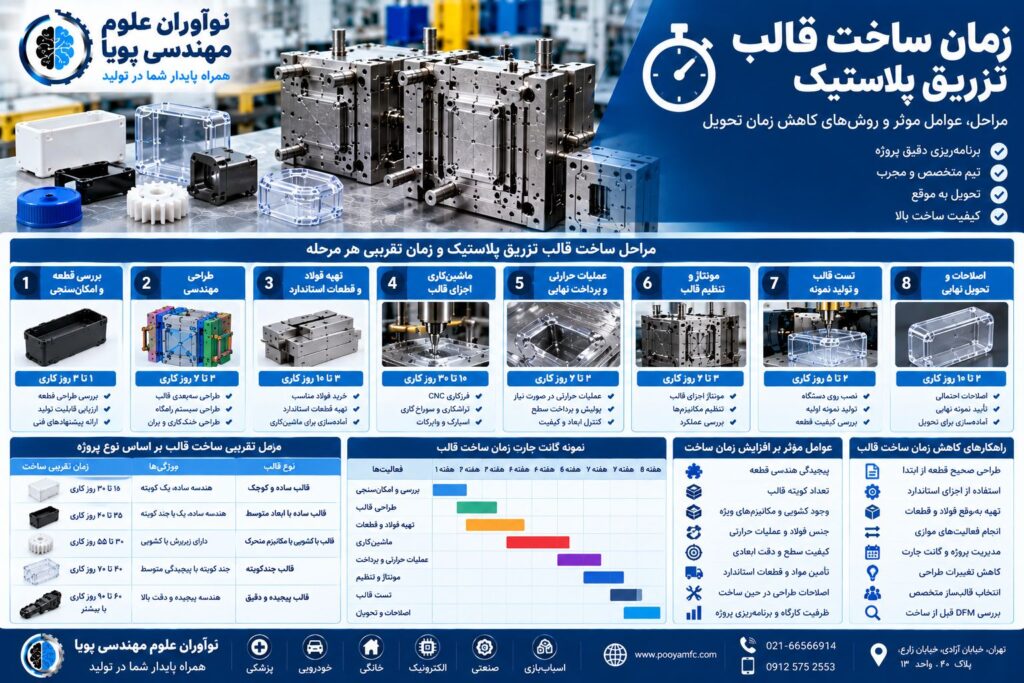

مراحل ساخت قالب تزریق پلاستیک و زمان مورد نیاز هر مرحله
برای برآورد دقیق زمان ساخت قالب، ابتدا باید مراحل اصلی پروژه مشخص شوند.
۱. بررسی قطعه و امکان‌سنجی ساخت
اولین مرحله، بررسی طراحی قطعه و مشخصات فنی آن است.
در این مرحله مواردی مانند:
ابعاد و هندسه قطعه
جنس پلاستیک
ضخامت دیواره‌ها
شیب خروج
محل خط جدایش
وجود زیر‌بُرش
تعداد کویته
تیراژ تولید
کیفیت سطح
تلرانس‌های ابعادی
بررسی می‌شوند.
در صورت نیاز، اصلاحاتی برای بهبود قابلیت تولید قطعه پیشنهاد می‌شود.
این مرحله اهمیت زیادی دارد؛ زیرا شناسایی مشکلات طراحی پیش از ساخت قالب می‌تواند از اصلاحات زمان‌بر در مراحل بعد جلوگیری کند.
۲. طراحی مهندسی قالب
پس از تأیید مشخصات قطعه، طراحی قالب آغاز می‌شود.
در این مرحله بخش‌های مختلف قالب شامل موارد زیر طراحی می‌شوند:
حفره و ماهیچه
سیستم راهگاه
محل گیت
سیستم پران
سیستم خنک‌کاری
کشویی‌ها و مکانیزم‌های متحرک
صفحات قالب
اجزای استاندارد
زمان طراحی به پیچیدگی قطعه و قالب بستگی دارد.
برای قالب‌های ساده، طراحی ممکن است در مدت کوتاه‌تری انجام شود؛ اما قالب‌های پیچیده یا چندکویته به بررسی‌های مهندسی بیشتری نیاز دارند.
طراحی دقیق و اصولی می‌تواند زمان ساخت و اصلاحات بعدی را کاهش دهد.
۳. تهیه فولاد و قطعات استاندارد
پس از مشخص شدن ساختار قالب، فولاد و اجزای مورد نیاز تهیه می‌شوند.
انتخاب فولاد به عواملی مانند تیراژ تولید، جنس پلاستیک، عمر مورد انتظار قالب و کیفیت سطح بستگی دارد.
گاهی تأمین فولاد یا قطعات استاندارد خاص می‌تواند بر زمان ساخت قالب تأثیر قابل توجهی داشته باشد.
برای کاهش زمان پروژه، بهتر است قطعات دارای زمان تأمین طولانی، در اولین فرصت پس از نهایی شدن مشخصات سفارش داده شوند.
۴. ماشین‌کاری اجزای قالب
ماشین‌کاری یکی از مهم‌ترین و معمولاً زمان‌برترین مراحل ساخت قالب است.
این مرحله ممکن است شامل عملیات زیر باشد:
فرزکاری CNC
تراشکاری
سوراخ‌کاری
سنگ‌زنی
اسپارک یا EDM
وایرکات
ماشین‌کاری الکترودهای مسی یا گرافیتی
مدت زمان ماشین‌کاری به حجم عملیات، سختی فولاد، دقت مورد نیاز و ظرفیت ماشین‌آلات بستگی دارد.
در قالب‌های پیچیده، بعضی قطعات باید چند مرحله ماشین‌کاری را پشت سر بگذارند و این موضوع می‌تواند زمان پروژه را افزایش دهد.
۵. عملیات حرارتی و پرداخت نهایی
در برخی قالب‌ها، اجزای مشخصی به عملیات حرارتی نیاز دارند.
همچنین بسته به کیفیت سطح مورد انتظار، ممکن است پولیش، بافت‌دهی یا عملیات تکمیلی انجام شود.
برای قطعات شفاف یا قطعات دارای سطح ظاهری حساس، پرداخت نهایی قالب اهمیت بیشتری دارد.
این عملیات باید در برنامه زمانی لحاظ شوند؛ زیرا بعضی از آن‌ها به پیمانکار یا تجهیزات تخصصی نیاز دارند.
۶. مونتاژ و تنظیم قالب
پس از آماده شدن قطعات، عملیات مونتاژ انجام می‌شود.
در این مرحله مواردی مانند:
انطباق صفحات
حرکت صحیح کشویی‌ها
عملکرد سیستم پران
هم‌راستایی قطعات
آب‌بندی مدار خنک‌کاری
عملکرد اجزای متحرک
بسته شدن صحیح قالب
بررسی می‌شوند.
مونتاژ دقیق از آسیب به قالب و بروز مشکلات در مرحله تست جلوگیری می‌کند.
۷. تست قالب و تولید نمونه اولیه
پس از مونتاژ، قالب روی دستگاه تزریق نصب و تست می‌شود.
در مرحله تست، عملکرد قالب و کیفیت قطعه تولیدی بررسی می‌شود.
مواردی مانند:
پر شدن کامل قطعه
کیفیت سطح
ابعاد قطعه
وجود پلیسه
مکش
تاب‌برداشتگی
عملکرد سیستم پران
زمان سیکل
مورد ارزیابی قرار می‌گیرند.
ممکن است قالب در اولین تست عملکرد مناسبی داشته باشد؛ اما در برخی پروژه‌ها اصلاحات فنی لازم است.
۸. اصلاحات و تأیید نهایی قالب
پس از بررسی نمونه‌ها، در صورت نیاز اصلاحاتی روی قالب انجام می‌شود.
این اصلاحات ممکن است شامل تغییر ابعاد، اصلاح هواگیری، بهبود سیستم پران، اصلاح گیت یا رفع مشکلات مونتاژی باشد.
پس از تأیید نمونه نهایی، قالب برای تحویل یا تولید آماده می‌شود.
جدول زمان تقریبی ساخت قالب تزریق پلاستیک
زمان ساخت قالب بر اساس نوع پروژه متفاوت است. جدول زیر صرفاً یک برآورد عمومی برای برنامه‌ریزی اولیه است و به معنی تعهد زمانی برای همه پروژه‌ها نیست.
نوع قالبزمان تقریبی ساختقالب ساده و کوچک۱۵ تا ۳۰ روز کاریقالب ساده با ابعاد متوسط۲۵ تا ۴۰ روز کاریقالب دارای کشویی یا مکانیزم‌های متحرک۳۰ تا ۵۵ روز کاریقالب چندکویته با پیچیدگی متوسط۴۰ تا ۷۰ روز کاریقالب پیچیده و دقیق صنعتی۶۰ تا ۹۰ روز کاری یا بیشتر
این محدوده‌ها به ظرفیت کارگاه، موجودی فولاد، زمان تأمین قطعات، الزامات تست و میزان اصلاحات احتمالی وابسته هستند.
همچنین برخی مراحل می‌توانند هم‌زمان انجام شوند؛ بنابراین مجموع زمان مراحل لزوماً برابر با زمان نهایی پروژه نیست.
توجه: برای اعلام زمان تحویل قابل اتکا باید برنامه زمان‌بندی اختصاصی پروژه تهیه شود.
چه عواملی زمان ساخت قالب را افزایش می‌دهند؟
۱. پیچیدگی هندسی قطعه
قطعات دارای زیر‌بُرش، دنده‌های پیچیده، سطوح آزاد یا تلرانس‌های دقیق معمولاً به زمان طراحی و ماشین‌کاری بیشتری نیاز دارند.
۲. تعداد کویته قالب
افزایش تعداد کویته می‌تواند حجم طراحی، ماشین‌کاری و مونتاژ را افزایش دهد.
همچنین در قالب‌های چندکویته، بالانس جریان و هماهنگی عملکرد حفره‌ها اهمیت بیشتری دارد.
۳. وجود کشویی و مکانیزم‌های پیچیده
کشویی‌ها، لیفترها و سایر مکانیزم‌های متحرک به طراحی، ساخت و تنظیم دقیق نیاز دارند.
وجود این اجزا معمولاً مدت زمان قالبسازی را افزایش می‌دهد.
۴. جنس فولاد و عملیات حرارتی
نوع فولاد می‌تواند بر سرعت ماشین‌کاری و نیاز به عملیات تکمیلی تأثیر بگذارد.
۵. کیفیت سطح و دقت ابعادی
قالب‌هایی که برای تولید قطعات شفاف، ظاهری یا بسیار دقیق ساخته می‌شوند، ممکن است به پولیش و کنترل کیفیت بیشتری نیاز داشته باشند.
۶. تأمین مواد و قطعات
کمبود فولاد یا تأخیر در تأمین قطعات استاندارد می‌تواند باعث توقف مراحل ساخت شود.
۷. اصلاحات طراحی در حین ساخت
یکی از مهم‌ترین عوامل افزایش زمان ساخت قالب، تغییر طراحی قطعه پس از شروع ماشین‌کاری است.
گاهی تغییر کوچکی در قطعه می‌تواند نیازمند اصلاح چندین بخش قالب باشد.
۸. ظرفیت کارگاه و برنامه‌ریزی پروژه
حتی اگر ساخت یک قالب از نظر فنی زمان زیادی نیاز نداشته باشد، تراکم سفارش‌ها و نبود برنامه‌ریزی مناسب می‌تواند زمان تحویل را افزایش دهد.
چگونه زمان ساخت قالب تزریق پلاستیک را کاهش دهیم؟
کاهش زمان ساخت قالب باید به‌صورت مهندسی انجام شود. حذف مراحل ضروری کنترل کیفیت یا عجله در ماشین‌کاری ممکن است باعث افزایش اصلاحات و تأخیر نهایی شود.
طراحی صحیح قطعه از ابتدا
اگر قطعه پیش از شروع قالبسازی از نظر قابلیت تولید بررسی شود، احتمال تغییرات بعدی کاهش پیدا می‌کند.
استفاده از طراحی استاندارد قالب
به‌کارگیری ساختارهای استاندارد و اجزای مناسب می‌تواند زمان طراحی و ساخت را کاهش دهد.
انجام هم‌زمان فعالیت‌های مستقل
برای مثال، در صورت نهایی شدن نقشه‌ها و مشخصات، می‌توان برخی فعالیت‌ها مانند تهیه قطعات استاندارد و ماشین‌کاری بخش‌های مستقل را به‌صورت موازی انجام داد.
انتخاب تأمین‌کنندگان مناسب
هماهنگی با تأمین‌کنندگان فولاد و پیمانکاران ماشین‌کاری می‌تواند از تأخیرهای غیرضروری جلوگیری کند.
استفاده از مدیریت پروژه
برنامه‌ریزی دقیق و پیگیری مراحل طراحی، ساخت، مونتاژ و تست می‌تواند زمان‌های انتظار را کاهش دهد.
پیش‌بینی مرحله تست و اصلاحات
در برنامه‌ریزی واقعی، باید زمان مشخصی برای تست قالب و اصلاحات احتمالی در نظر گرفته شود.
نقش گانت چارت در کنترل زمان ساخت قالب
گانت چارت یکی از ابزارهای کاربردی برای مدیریت پروژه‌های قالبسازی است.
در گانت چارت، فعالیت‌های اصلی پروژه، مدت زمان هر فعالیت، ترتیب انجام کارها و وابستگی بین مراحل مشخص می‌شود.
برای مثال، برنامه یک پروژه می‌تواند شامل فعالیت‌های زیر باشد:
بررسی و تأیید طراحی قطعه
طراحی قالب
سفارش فولاد
ماشین‌کاری CNC
اسپارک و وایرکات
عملیات تکمیلی
مونتاژ قالب
تست اولیه
اصلاحات احتمالی
تأیید و تحویل نهایی
یکی از مزایای گانت چارت، شناسایی فعالیت‌هایی است که تأخیر در آن‌ها می‌تواند زمان تحویل کل پروژه را تحت تأثیر قرار دهد.
این فعالیت‌ها معمولاً در مسیر بحرانی پروژه قرار دارند.
در شرکت نوآوران علوم مهندسی پویا، استفاده از برنامه‌ریزی زمانی و ارائه گانت چارت به مشتری، بخشی از رویکرد مدیریت پروژه است.
آیا ساخت فوری قالب تزریق پلاستیک امکان‌پذیر است؟
بله، در برخی پروژه‌ها می‌توان زمان ساخت قالب را کاهش داد.
اما امکان ساخت فوری به شرایط فنی و اجرایی بستگی دارد.
برای مثال، قالبی که دارای هندسه ساده، فولاد موجود و مکانیزم‌های محدود است، ممکن است برای اجرای سریع مناسب‌تر باشد.
در مقابل، قالب‌های دارای قطعات پیچیده، فولاد خاص، چندین کشویی یا الزامات دقیق، ممکن است به زمان بیشتری نیاز داشته باشند.
ساخت فوری قالب به معنی حذف مراحل ضروری طراحی، کنترل کیفیت یا تست نیست.
برای کاهش زمان تحویل باید فعالیت‌ها بهینه‌سازی شوند و در صورت امکان، مراحل مستقل به‌صورت موازی پیش بروند.
تفاوت زمان ساخت قالب ساده و قالب پیچیده
قالب ساده معمولاً به طراحی و ماشین‌کاری کمتری نیاز دارد و تعداد اجزای متحرک آن محدود است.
در مقابل، قالب پیچیده ممکن است دارای چندین کشویی، سیستم پران ویژه، تعداد کویته بالا یا الزامات دقیق باشد.
در نتیجه، زمان ساخت قالب پیچیده معمولاً بیشتر است.
البته اندازه قطعه نیز اهمیت دارد؛ یک قالب ساده اما بسیار بزرگ ممکن است زمان ساخت بیشتری نسبت به یک قالب کوچک با پیچیدگی متوسط نیاز داشته باشد.
بنابراین تنها بر اساس عنوان ساده یا پیچیده نمی‌توان زمان دقیق تحویل را تعیین کرد.
آیا می‌توان هم‌زمان با ساخت قالب برای تولید برنامه‌ریزی کرد؟
بله. یکی از مزایای برنامه‌ریزی مهندسی، امکان آماده‌سازی مراحل تولید پیش از تحویل قالب است.
در طول ساخت قالب می‌توان فعالیت‌هایی مانند موارد زیر را برنامه‌ریزی کرد:
تأمین مواد اولیه
انتخاب دستگاه تزریق
آماده‌سازی تجهیزات جانبی
تهیه برنامه کنترل کیفیت
طراحی بسته‌بندی
برنامه‌ریزی تولید
هماهنگی حمل و تحویل
این اقدامات می‌توانند فاصله زمانی بین آماده شدن قالب و آغاز تولید را کاهش دهند.
