اصول طراحی صنعتی؛ از ایده و مدل سه‌بعدی تا تولید محصول

اصول طراحی صنعتی چیست؟

طراحی صنعتی یکی از مراحل مهم در توسعه محصولات و تجهیزات تولیدی است. هر محصول موفق، پیش از ورود به مرحله ساخت، نیازمند تصمیم‌گیری‌های مهندسی و طراحی دقیق است.
اصول طراحی صنعتی مجموعه‌ای از قواعد و روش‌هایی هستند که به طراح کمک می‌کنند محصولی ایجاد کند که علاوه بر ظاهر مناسب، از نظر عملکرد، قابلیت تولید، هزینه، دوام، ایمنی و سهولت مونتاژ نیز شرایط مطلوبی داشته باشد.
در صنایع مختلف، طراحی صنعتی می‌تواند برای محصولاتی مانند:
تجهیزات پزشکی
تجهیزات الکترونیکی
لوازم خانگی
قطعات خودرو
تجهیزات صنعتی
اسباب‌بازی
باکس و پنل
قطعات پلاستیکی
محصولات مصرفی
به کار گرفته شود.
نکته مهم این است که طراحی صنعتی نباید فقط به زیبایی محصول محدود شود. یک محصول صنعتی زمانی طراحی موفقی دارد که بتوان آن را به‌صورت اقتصادی، پایدار و قابل تکرار تولید کرد.

چرا اصول طراحی صنعتی اهمیت دارد؟

یک محصول ممکن است از نظر ظاهری بسیار جذاب باشد، اما اگر تولید آن دشوار یا بسیار پرهزینه باشد، نمی‌تواند یک محصول صنعتی موفق محسوب شود.
طراحی صحیح می‌تواند باعث:
کاهش هزینه تولید
کاهش مصرف مواد
افزایش دوام محصول
ساده‌تر شدن مونتاژ
کاهش تعداد قطعات
افزایش کیفیت
کاهش ضایعات
افزایش سرعت تولید
ساده‌تر شدن تعمیرات
شود.

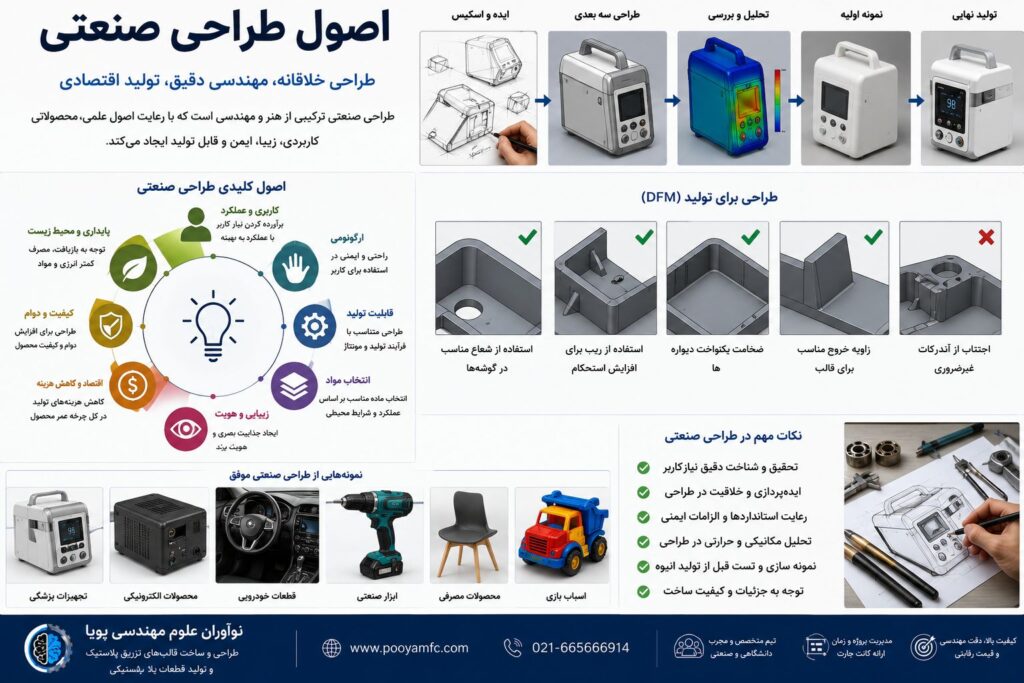

اصول طراحی صنعتی

اصول طراحی صنعتی
به همین دلیل، طراح صنعتی باید از همان ابتدای پروژه به مرحله تولید نیز فکر کند.
۱. شناخت نیاز و کاربرد محصول
اولین اصل طراحی صنعتی، شناخت دقیق محصول و کاربری آن است.
پیش از شروع طراحی باید مشخص شود:
محصول برای چه کاری ساخته می‌شود؟
کاربر آن چه کسی است؟
محصول در چه محیطی استفاده می‌شود؟
چه نیروهایی به آن وارد می‌شود؟
دمای کاری چقدر است؟
آیا در معرض رطوبت یا مواد شیمیایی قرار دارد؟
عمر مورد انتظار محصول چقدر است؟
تیراژ تولید چقدر خواهد بود؟
پاسخ به این پرسش‌ها مسیر طراحی را مشخص می‌کند.
برای مثال، طراحی یک باکس تجهیزات پزشکی با طراحی یک قاب تزئینی لوازم خانگی یکسان نیست؛ زیرا الزامات عملکردی و محیط کاری آنها متفاوت است.
۲. توجه به عملکرد در طراحی صنعتی
زیبایی محصول اهمیت دارد، اما عملکرد باید در اولویت قرار گیرد.
طراح باید اطمینان حاصل کند که محصول وظیفه اصلی خود را به‌درستی انجام می‌دهد.
برای مثال در طراحی یک پنل الکترونیکی باید مواردی مانند:
دسترسی کاربر به کلیدها
محل نمایشگر
محل اتصالات
تهویه
دسترسی برای تعمیر
حفاظت از اجزای داخلی
از ابتدا بررسی شوند.
طراحی صنعتی موفق، میان فرم و عملکرد تعادل ایجاد می‌کند.
۳. طراحی برای تولید
یکی از مهم‌ترین اصول طراحی صنعتی، توجه به قابلیت تولید محصول است.
گاهی یک مدل سه‌بعدی از نظر ظاهری کاملاً مناسب است، اما تولید آن بسیار پیچیده است.
در چنین شرایطی باید طراحی با روش تولید هماهنگ شود.
برای قطعات پلاستیکی تزریقی، مواردی مانند:
ضخامت دیواره
زاویه خروج
ریب‌ها
Bossها
خط جدایش
آندرکات
محل گیت
سیستم پران
باید در طراحی لحاظ شوند.
این رویکرد با عنوان Design for Manufacturing یا DFM شناخته می‌شود.
۴. انتخاب صحیح مواد
انتخاب ماده یکی از تصمیم‌های مهم در طراحی صنعتی است.
ماده باید بر اساس نیازهای محصول انتخاب شود.
برای مثال در قطعات پلاستیکی می‌توان از موادی مانند:
PP:
برای قطعات سبک، انعطاف‌پذیر و مقاوم شیمیایی.
ABS:
برای قطعاتی که به ظاهر مناسب و مقاومت ضربه‌ای نیاز دارند.
PC:
برای کاربردهایی که مقاومت ضربه‌ای و حرارتی اهمیت بیشتری دارد.
PA6 و PA66:
برای قطعات مهندسی که نیازمند استحکام و مقاومت حرارتی بالاتری هستند.
POM:
برای برخی قطعات دقیق و مکانیکی.
البته انتخاب ماده باید بر اساس گرید مشخص، شرایط کاری و فرآیند تولید انجام شود.
۵. ارگونومی در طراحی صنعتی
محصول باید برای استفاده توسط انسان مناسب باشد.
این موضوع در محصولاتی که کاربر به‌صورت مستقیم با آنها در ارتباط است اهمیت زیادی دارد.
برای مثال در طراحی:
پنل دستگاه
دسته ابزار
تجهیزات پزشکی
کنترلرها
لوازم خانگی

محصولات مصرفی

باید مواردی مانند موقعیت دست، زاویه دید، اندازه کلیدها و نحوه دسترسی کاربر مورد توجه قرار گیرد.
طراحی ارگونومیک می‌تواند تجربه استفاده از محصول را به شکل قابل‌توجهی بهبود دهد.
۶. کاهش تعداد قطعات
یکی از اصول مهم طراحی صنعتی، بررسی امکان کاهش تعداد قطعات است.
هر قطعه اضافه می‌تواند به معنای:
هزینه تولید بیشتر
هزینه مونتاژ بیشتر
موجودی بیشتر
احتمال خرابی بیشتر
باشد.
در برخی موارد می‌توان چند قطعه را در قالب یک قطعه واحد طراحی کرد.
البته این کار باید با توجه به فرآیند تولید و قابلیت تعمیر محصول انجام شود.
۷. طراحی برای مونتاژ
محصول باید به شکلی طراحی شود که مونتاژ آن سریع و ساده باشد.
در طراحی برای مونتاژ باید مواردی مانند:
جهت قرارگیری قطعات
نوع اتصال
پیچ‌ها
خارها
کلیپس‌ها
تلرانس مونتاژی
دسترسی ابزار
بررسی شوند.
طراحی مناسب می‌تواند زمان مونتاژ را کاهش دهد و احتمال خطای اپراتور را کمتر کند.
۸. تلرانس‌گذاری اصولی
تمام ابعاد محصول نیازمند دقت یکسان نیستند.
اگر برای همه ابعاد تلرانس بسیار سخت تعیین شود، هزینه ساخت افزایش پیدا می‌کند.
از طرف دیگر، تلرانس بیش از حد باز ممکن است باعث ایجاد مشکل در مونتاژ یا عملکرد شود.
بنابراین یکی از اصول طراحی صنعتی، تعیین تلرانس متناسب با عملکرد واقعی هر قسمت است.
۹. طراحی برای قالب تزریق پلاستیک
در محصولاتی که قرار است با تزریق پلاستیک تولید شوند، طراحی صنعتی باید با قالبسازی هماهنگ باشد.
برخی موارد مهم عبارت‌اند از:
ضخامت دیواره
ضخامت نامناسب می‌تواند باعث تابیدگی، مکش و تغییرات ابعادی شود.
زاویه خروج
وجود Draft مناسب، خروج قطعه از قالب را آسان‌تر می‌کند.
ریب‌ها
ریب‌ها برای افزایش استحکام مفید هستند، اما ضخامت و موقعیت آنها باید اصولی باشد.
Bossها
Bossها برای اتصال قطعات و پیچ‌ها استفاده می‌شوند و باید از نظر ضخامت و موقعیت مناسب طراحی شوند.
آندرکات
آندرکات‌های غیرضروری می‌توانند باعث افزایش تعداد مکانیزم‌های قالب و هزینه ساخت شوند.
۱۰. توجه به زیبایی محصول
پس از عملکرد و قابلیت تولید، ظاهر محصول نیز اهمیت زیادی دارد.

اصول طراحی صنعتی

اصول طراحی صنعتی
طراحی صنعتی باید بتواند میان:
زیبایی + عملکرد + قابلیت تولید + هزینه
تعادل ایجاد کند.
مواردی مانند:
خطوط طراحی
انحناها
نسبت ابعاد
بافت سطح
رنگ
محل اتصال قطعات
می‌توانند بر جذابیت محصول تأثیر بگذارند.
۱۱. طراحی برای دوام و تعمیرپذیری
یک محصول صنعتی باید تا حد امکان قابل تعمیر و نگهداری باشد.
در طراحی باید مشخص شود که در صورت خرابی یک قطعه:
آیا امکان دسترسی وجود دارد؟
آیا قطعه قابل تعویض است؟
آیا نیاز به باز کردن کل محصول وجود دارد؟
قطعات مصرفی چگونه تعویض می‌شوند؟
طراحی مناسب تعمیرپذیری می‌تواند هزینه نگهداری محصول را کاهش دهد.
۱۲. نمونه‌سازی قبل از تولید انبوه
یکی از مراحل مهم توسعه محصول، نمونه‌سازی است.
قبل از ساخت قالب نهایی می‌توان نمونه اولیه تولید کرد و موارد مختلفی را بررسی نمود.
نمونه‌سازی می‌تواند برای ارزیابی:
ابعاد
ارگونومی
عملکرد
مونتاژ
ظاهر
محل اتصالات
استفاده شود.
در برخی پروژه‌ها می‌توان از پرینت سه‌بعدی برای بررسی اولیه استفاده کرد.
این مرحله می‌تواند از هزینه‌های سنگین اصلاح قالب پس از ساخت جلوگیری کند.
۱۳. طراحی صنعتی و مهندسی معکوس
در بسیاری از پروژه‌های صنعتی، مدل سه‌بعدی اولیه در اختیار تولیدکننده نیست.
در چنین شرایطی می‌توان از مهندسی معکوس استفاده کرد.
در این فرآیند نمونه موجود بررسی و اندازه‌گیری شده و سپس مدل سه‌بعدی آن ایجاد می‌شود.
مهندسی معکوس می‌تواند برای:
قطعات خودرو
تجهیزات صنعتی
قطعات پلاستیکی
قاب و پنل
قطعات قدیمی
قطعاتی که نقشه ندارند
مورد استفاده قرار گیرد.
۱۴. کنترل هزینه در طراحی صنعتی
یکی از اصول مهم طراحی صنعتی، توجه به هزینه از ابتدای پروژه است.
طراح باید از خود بپرسد:
آیا ماده انتخاب‌شده اقتصادی است؟
آیا تعداد قطعات بیش از حد است؟
آیا قالب پیچیده خواهد شد؟
آیا ماشین‌کاری دشوار است؟
آیا مونتاژ زمان زیادی می‌برد؟
آیا می‌توان فرآیند تولید را ساده‌تر کرد؟
یک تغییر کوچک در مرحله طراحی ممکن است میلیون‌ها تومان در هزینه ساخت قالب و تولید صرفه‌جویی ایجاد کند.
۱۵. طراحی صنعتی و تیراژ تولید
تیراژ مورد انتظار باید از ابتدای طراحی مشخص باشد.
طراحی محصولی که قرار است ۱۰۰۰ عدد تولید شود با محصولی که قرار است یک میلیون عدد تولید شود، لزوماً یکسان نیست.
تیراژ می‌تواند روی:
نوع قالب
تعداد حفره
جنس قالب
انتخاب مواد
روش تولید
میزان اتوماسیون
اثر بگذارد.

بنابراین طراحی صنعتی باید با استراتژی تولید هماهنگ باشد.

۱۶. کنترل کیفیت در فرآیند طراحی
کنترل کیفیت نباید فقط پس از تولید محصول انجام شود.
باید از همان مرحله طراحی، نقاط حساس محصول مشخص شوند.
برای مثال:
ابعاد حیاتی
سطوح مونتاژی
محل پیچ‌ها
محل اتصال قطعات
ضخامت‌های حساس
باید مشخص باشند.
این کار باعث می‌شود کنترل کیفیت در مرحله تولید هدفمندتر شود.

اصول طراحی صنعتی

ارتباط طراحی صنعتی با قالبسازی

طراحی صنعتی و قالبسازی دو مرحله جدا از یکدیگر نیستند.
در پروژه‌های تولید قطعات پلاستیکی، همکاری بین طراح و قالبساز می‌تواند بسیاری از مشکلات را قبل از ساخت قالب مشخص کند.
طراحی مناسب می‌تواند باعث شود:
قالب ساده‌تر شود.
تعداد مکانیزم‌ها کاهش یابد.
زمان ساخت قالب کم شود.
هزینه قالب کاهش پیدا کند.
کیفیت قطعه افزایش یابد.
تولید پایدارتر شود.
به همین دلیل، تجربه قالبسازی می‌تواند در طراحی محصولاتی که قرار است به روش تزریق پلاستیک تولید شوند، ارزش قابل‌توجهی داشته باشد.

اصول طراحی صنعتی در نوآوران علوم مهندسی پویا

شرکت نوآوران علوم مهندسی پویا در زمینه طراحی و ساخت قالب‌های تزریق پلاستیک و تولید قطعات پلاستیکی سفارشی فعالیت می‌کند.
این مجموعه با بهره‌گیری از تیم متخصص دانشگاهی و مجرب صنعتی پروژه‌ها را از مرحله طراحی و بررسی مهندسی تا ساخت قالب و تولید قطعه دنبال می‌کند.
خدمات مجموعه شامل:
طراحی صنعتی و مهندسی محصول
طراحی سه‌بعدی قطعات
طراحی برای تولید (DFM)
طراحی و ساخت قالب تزریق پلاستیک
ساخت قالب قطعات پزشکی
ساخت قالب قطعات خودرویی
ساخت قالب قطعات الکترونیکی
ساخت قالب اسباب‌بازی
ساخت قالب قطعات ریز و دقیق
تولید قطعات پلاستیکی سفارشی
ساخت باکس، پنل و بدنه تجهیزات پزشکی و الکترونیکی
مهندسی معکوس
است.
مدیریت پروژه و زمان نیز از بخش‌های مهم اجرای پروژه‌ها است و ارائه گانت چارت می‌تواند دید دقیق‌تری نسبت به زمان‌بندی مراحل مختلف پروژه ایجاد کند.

جمع‌بندی

اصول طراحی صنعتی مجموعه‌ای از قواعد مهندسی است که به تولید محصولاتی کاربردی، زیبا، اقتصادی و قابل تولید کمک می‌کند.
یک طراحی موفق نباید تنها بر ظاهر محصول تمرکز داشته باشد. عملکرد، انتخاب مواد، قابلیت تولید، مونتاژ، تعمیرپذیری، تلرانس‌ها، هزینه و تیراژ تولید نیز باید از ابتدای پروژه مورد توجه قرار گیرند.
به‌خصوص در محصولاتی که قرار است با تزریق پلاستیک تولید شوند، هماهنگی طراحی صنعتی با قالبسازی اهمیت بسیار زیادی دارد.
هرچه مشکلات احتمالی در مرحله طراحی زودتر شناسایی شوند، احتمال اصلاحات پرهزینه در مرحله ساخت قالب و تولید کمتر خواهد بود.
در نهایت می‌توان گفت طراحی صنعتی موفق یعنی تبدیل یک ایده به محصولی که نه‌تنها زیبا و کاربردی باشد، بلکه بتوان آن را با کیفیت ثابت و هزینه منطقی تولید کرد.

سوالات متداول

مهم‌ترین اصل طراحی صنعتی چیست؟
هماهنگی بین عملکرد، زیبایی، قابلیت تولید، هزینه و نیاز کاربر از مهم‌ترین اصول طراحی صنعتی است.
آیا طراحی صنعتی قبل از ساخت قالب ضروری است؟
برای بسیاری از محصولات صنعتی، طراحی و بررسی مهندسی قبل از ساخت قالب می‌تواند از خطاها و هزینه‌های اصلاح قالب جلوگیری کند.
DFM در طراحی صنعتی چه کاربردی دارد؟
DFM یا طراحی برای تولید، قابلیت ساخت محصول را بررسی می‌کند تا محصول با کمترین پیچیدگی و هزینه منطقی قابل تولید باشد.
آیا طراحی صنعتی برای قطعات پلاستیکی هم کاربرد دارد؟
بله. طراحی صنعتی در قطعات پلاستیکی اهمیت زیادی دارد و باید از ابتدا با فرآیند تزریق، قالبسازی و مواد مورد استفاده هماهنگ باشد.
آیا امکان طراحی و ساخت هم‌زمان محصول و قالب وجود دارد؟
بله. در پروژه‌های صنعتی، هماهنگی بین طراحی محصول و طراحی قالب می‌تواند باعث کاهش زمان و هزینه توسعه محصول شود.
