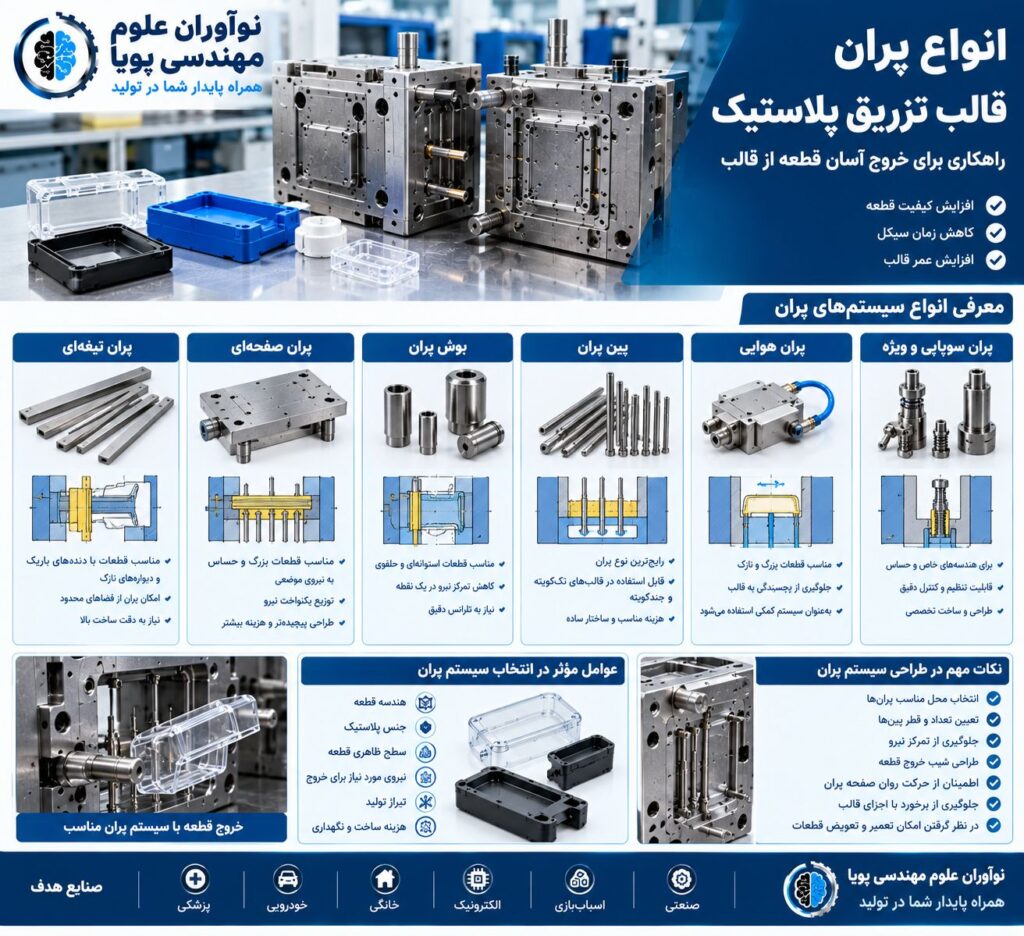

انواع پران قالب تزریق پلاستیک؛ راهنمای انتخاب سیستم پران مناسب

چگونه نوع پران مناسب را انتخاب کنیم؟
برای انتخاب سیستم پران، بهتر است چند عامل اصلی بررسی شوند.
۱. جنس پلاستیک
مواد مختلف از نظر جمع‌شدگی، سختی، انعطاف‌پذیری و رفتار هنگام خنک شدن متفاوت‌اند. برای مثال، قطعات ساخته‌شده از مواد انعطاف‌پذیر ممکن است به روش خروج متفاوتی نسبت به قطعات سخت نیاز داشته باشند.
۲. هندسه قطعه
قطعات دارای دنده‌های باریک، بخش‌های حلقوی، دیواره‌های نازک یا سطوح گسترده ممکن است به پران تیغه‌ای، بوش پران، صفحه استریپر یا سیستم ترکیبی نیاز داشته باشند.
۳. سطح ظاهری
اگر آثار پران روی سطح قابل مشاهده قطعه مجاز نباشد، باید محل پران‌ها با دقت انتخاب شود یا از روش‌های مناسب دیگری استفاده شود.
۴. نیروی لازم برای خروج قطعه
نیروی پران به میزان چسبندگی قطعه به ماهیچه، جمع‌شدگی، شیب خروج، سطح تماس و شرایط فرآیند بستگی دارد.
۵. تیراژ تولید و عمر قالب
در تولید انبوه، دوام قطعات متحرک، مقاومت در برابر سایش، قابلیت تعمیر و پایداری عملکرد سیستم پران اهمیت بیشتری پیدا می‌کند.
۶. هزینه ساخت و نگهداری
سیستم ساده‌تر همیشه بهترین گزینه نیست؛ اما اگر دو روش عملکرد مناسبی داشته باشند، انتخاب روش کم‌هزینه‌تر و قابل‌اعتمادتر می‌تواند تصمیم اقتصادی‌تری باشد.
نکات مهم در طراحی سیستم پران قالب تزریق پلاستیک
برای عملکرد مناسب سیستم پران، رعایت نکات زیر ضروری است:
محل پران‌ها را تا حد امکان روی نواحی مناسب و مقاوم قطعه انتخاب کنید.
تعداد و قطر پین‌ها را بر اساس نیروی لازم و فضای موجود تعیین کنید.
از تمرکز بیش از حد نیرو در نقاط محدود جلوگیری کنید.
شیب خروج قطعه را متناسب با هندسه و سطح آن در نظر بگیرید.
حرکت صفحه پران را به‌صورت روان و بدون گیرکردن طراحی کنید.
از برخورد پران‌ها با کانال‌های خنک‌کاری و سایر اجزای قالب جلوگیری کنید.
امکان تعویض و تعمیر قطعات پران را در طراحی لحاظ کنید.
در قالب‌های چندکویته، عملکرد یکنواخت سیستم پران را بررسی کنید.
در صورت نیاز، از شبیه‌سازی و بررسی مهندسی برای ارزیابی خروج قطعه استفاده کنید.
مشکلات رایج سیستم پران و راهکارهای آن
سفیدشدگی یا تغییر شکل قطعه
این مشکل می‌تواند ناشی از نیروی زیاد در نقاط محدود، خنک‌کاری ناکافی، شیب خروج نامناسب یا چسبندگی زیاد قطعه به ماهیچه باشد. اصلاح محل پران، افزایش سطح تماس مناسب یا بهینه‌سازی شرایط فرآیند می‌تواند کمک‌کننده باشد.
باقی ماندن قطعه داخل قالب
چسبندگی به ماهیچه، جمع‌شدگی زیاد، نبود شیب خروج کافی یا زمان‌بندی نامناسب می‌تواند باعث خروج ناموفق قطعه شود.
شکستگی پین پران
بارگذاری نامناسب، هم‌راستا نبودن پین، سایش، گیرکردن صفحه پران یا طراحی نامناسب می‌تواند به شکستگی منجر شود.
ایجاد آثار پران روی قطعه
اگر قطر، تعداد یا محل پین‌ها مناسب نباشد، ممکن است اثر آن‌ها روی قطعه باقی بماند. در قطعات ظاهری، این موضوع باید از مرحله طراحی بررسی شود.
حرکت نامنظم صفحه پران
لقی نامناسب، آلودگی، سایش یا هم‌راستا نبودن اجزا می‌تواند حرکت صفحه را مختل کند. طراحی دقیق، مونتاژ صحیح و نگهداری منظم در پیشگیری از این مشکل مؤثر است.
اهمیت سیستم پران در کیفیت و هزینه تولید
سیستم پران فقط برای خارج کردن قطعه از قالب استفاده نمی‌شود؛ بلکه می‌تواند بر زمان سیکل، میزان ضایعات، کیفیت ظاهری، پایداری تولید و هزینه تعمیرات نیز اثر بگذارد.
اگر قطعه در هر سیکل به‌راحتی و بدون آسیب خارج شود، احتمال توقف دستگاه و نیاز به دخالت اپراتور کاهش پیدا می‌کند. در مقابل، سیستم پران نامناسب می‌تواند باعث گیرکردن قطعه، شکستگی اجزا و افزایش هزینه‌های تولید شود.
به همین دلیل، طراحی سیستم پران باید هم‌زمان با طراحی سایر بخش‌های قالب انجام شود، نه اینکه فقط در پایان طراحی به آن توجه شود.
