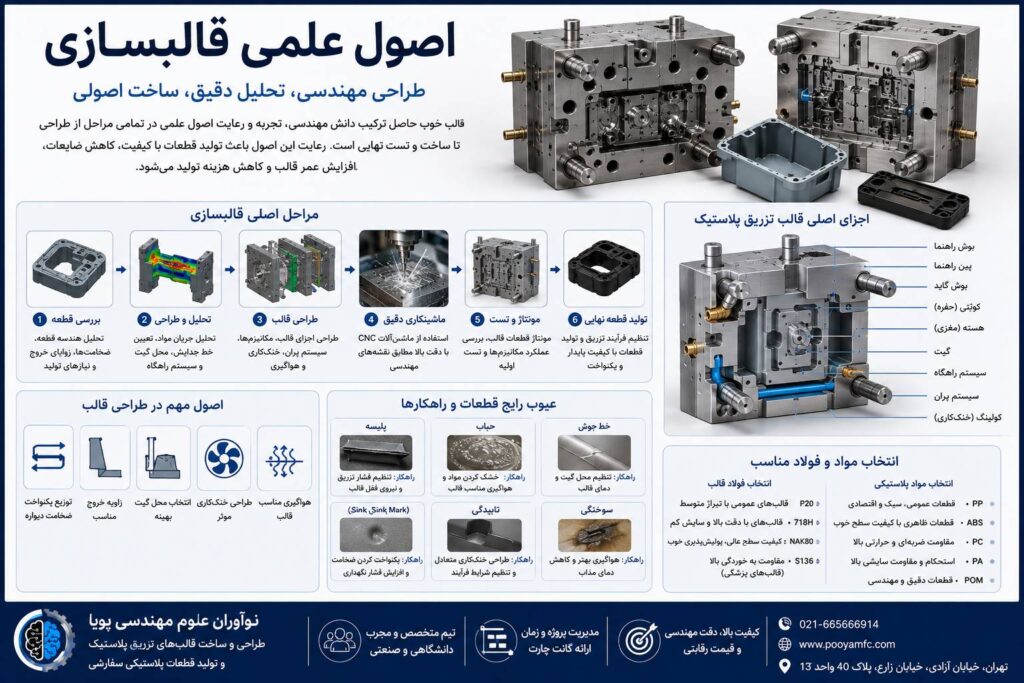

اصول علمی قالبسازی؛ از طراحی مهندسی تا ساخت قالب تزریق پلاستیک

قالبسازی یکی از تخصصی‌ترین بخش‌های صنعت تولید قطعات پلاستیکی است. کیفیت قالب تأثیر مستقیمی بر کیفیت قطعه، سرعت تولید، میزان ضایعات، عمر قالب و هزینه نهایی محصول دارد.
ساخت یک قالب موفق فقط به ماشین‌کاری چند قطعه فولادی محدود نمی‌شود. پشت یک قالب صنعتی باکیفیت، مجموعه‌ای از اصول مهندسی در زمینه مکانیک، مواد، انتقال حرارت، جریان سیالات، تلرانس‌گذاری، طراحی مکانیزم و فرآیند تولید قرار دارد.
به همین دلیل، رعایت اصول علمی قالبسازی از مرحله بررسی قطعه آغاز شده و تا طراحی، انتخاب مواد، ساخت، مونتاژ، تست و اصلاح قالب ادامه پیدا می‌کند.
هرچه قطعه پیچیده‌تر و تیراژ تولید بالاتر باشد، اهمیت استفاده از رویکرد علمی و مهندسی در ساخت قالب بیشتر می‌شود.

چرا رعایت اصول علمی قالبسازی اهمیت دارد؟


یک قالب ممکن است در نگاه اول کاملاً سالم به نظر برسد، اما در زمان تولید مشکلات مختلفی ایجاد کند.
برای مثال ممکن است:
قطعه به‌درستی پر نشود.
قطعه تاب بردارد.
روی قطعه خط جوش ایجاد شود.
قطعه به قالب بچسبد.
قالب دچار سایش سریع شود.
زمان سیکل افزایش پیدا کند.
خنک‌کاری یکنواخت نباشد.
قطعات تولیدشده ابعاد ثابتی نداشته باشند.
بسیاری از این مشکلات در مرحله طراحی قابل پیش‌بینی و اصلاح هستند.
بنابراین هدف از قالبسازی علمی، جلوگیری از مشکل قبل از ساخت قالب است، نه اینکه مشکلات پس از ساخت با آزمون و خطا برطرف شوند.
۱. طراحی قطعه؛ اولین مرحله قالبسازی علمی
قبل از طراحی قالب باید خود قطعه بررسی شود.
قطعه باید از نظر مواردی مانند:
ضخامت دیواره
زوایای خروج
ریب‌ها
Bossها
سوراخ‌ها
آندرکات‌ها
گوشه‌ها
تلرانس‌ها
سطح ظاهری
بررسی شود.
اگر طراحی قطعه با فرآیند تزریق پلاستیک سازگار نباشد، حتی بهترین قالب نیز نمی‌تواند تولید اقتصادی و پایدار ایجاد کند.
به همین دلیل، یکی از اصول علمی قالبسازی، طراحی قطعه با در نظر گرفتن فرآیند تولید است.
۲. تحلیل DFM در قالبسازی
DFM یا Design for Manufacturing یکی از ابزارهای مهم در طراحی صنعتی است.
در این مرحله بررسی می‌شود که قطعه تا چه اندازه برای تولید مناسب است.
برای مثال مشخص می‌شود:
خط جدایش قالب کجا قرار گیرد؟
آیا قطعه به کشویی نیاز دارد؟
محل مناسب گیت کجاست؟
آیا ضخامت‌ها مناسب هستند؟
آیا پران به‌درستی عمل می‌کند؟
آیا امکان ایجاد حبس هوا وجود دارد؟
آیا طراحی قطعه باعث افزایش غیرضروری هزینه قالب می‌شود؟
اجرای DFM قبل از ساخت قالب می‌تواند از بسیاری از اصلاحات پرهزینه جلوگیری کند.
۳. تعیین خط جدایش به روش مهندسی
خط جدایش یکی از مهم‌ترین تصمیمات طراحی قالب است.
خط جدایش باید به شکلی انتخاب شود که:
قطعه به‌راحتی از قالب خارج شود.
مکانیزم‌های غیرضروری حذف شوند.
آثار خط جدایش روی سطح حساس قطعه کاهش پیدا کند.
ماشین‌کاری ساده‌تر شود.
تعمیرات قالب آسان‌تر باشد.
در قطعات پیچیده ممکن است انتخاب خط جدایش نیازمند بررسی چند سناریوی مختلف باشد.
۴. تحلیل جمع‌شدگی پلاستیک
پلاستیک پس از خروج از قالب و کاهش دما دچار تغییر ابعاد می‌شود.
میزان این تغییر به عوامل مختلفی وابسته است:
نوع پلیمر
گرید ماده
دمای قالب
دمای مذاب
فشار نگهداری
زمان نگهداری
ضخامت قطعه
جهت جریان
در مواد تقویت‌شده با الیاف، موضوع پیچیده‌تر می‌شود؛ زیرا جهت‌گیری الیاف می‌تواند باعث تفاوت جمع‌شدگی در جهت‌های مختلف شود.
بنابراین اعمال ضریب جمع‌شدگی باید بر اساس ماده و شرایط واقعی تولید انجام شود.
۵. انتخاب فولاد بر اساس شرایط کاری
یکی از اصول علمی قالبسازی، انتخاب فولاد بر اساس کاربرد واقعی قالب است.
فقط قیمت فولاد نباید معیار انتخاب باشد.
مواردی مانند:
تیراژ تولید
نوع پلاستیک
میزان سایش
خوردگی
نیاز به پولیش
سختی مورد نیاز
قابلیت ماشین‌کاری
شرایط تعمیر و نگهداری
باید در نظر گرفته شوند.
برای مثال قالبی که قرار است چند میلیون سیکل کار کند، نیاز متفاوتی نسبت به قالب نمونه‌سازی با تیراژ محدود دارد.
۶. طراحی مهندسی سیستم راهگاه
مواد مذاب باید از نازل دستگاه به شکل مناسب وارد حفره قالب شوند.
طراحی سیستم راهگاه باید به گونه‌ای باشد که جریان ماده تا حد امکان کنترل‌شده و متعادل باشد.
در طراحی راه
گاه مواردی مانند:
قطر راهگاه
طول مسیر
محل گیت
تعداد گیت‌ها
بالانس حفره‌ها
بررسی می‌شوند.
در قالب‌های چندحفره‌ای، بالانس جریان اهمیت بسیار زیادی دارد.
۷. انتخاب علمی محل گیت
محل گیت یکی از عوامل مهم در کیفیت قطعه است.
انتخاب نادرست می‌تواند باعث ایجاد:
خط جوش
مکش
خطوط جریان
حبس هوا
تنش داخلی
تغییر شکل
شود.
در قطعات ظاهری، علاوه بر عملکرد فرآیند، محل اثر گیت نیز باید مورد توجه قرار گیرد.
۸. طراحی سیستم خنک‌کاری
یکی از مهم‌ترین بخش‌های اصول علمی قالبسازی، طراحی صحیح خنک‌کاری است.
انتقال حرارت بین قطعه، قالب و سیال خنک‌کننده تأثیر مستقیمی بر زمان سیکل و کیفیت قطعه دارد.
خنک‌کاری نامناسب می‌تواند موجب:
افزایش زمان سیکل
تابیدگی
تغییر ابعاد
جمع‌شدگی نامتقارن
ایجاد تنش داخلی
شود.
بنابراین کانال‌های آب نباید صرفاً بر اساس روش‌های سنتی و بدون توجه به هندسه قطعه طراحی شوند.
۹. تحلیل جریان مواد
برای قالب‌های حساس و پیچیده، استفاده از نرم‌افزارهای شبیه‌سازی می‌تواند کمک زیادی به طراحی کند.
تحلیل جریان می‌تواند اطلاعاتی درباره:
نحوه پر شدن قالب
فشار مورد نیاز
محل خطوط جوش
حبس هوا
زمان پر شدن
جمع‌شدگی
تابیدگی
ارائه دهد.
مزیت اصلی این روش، شناسایی مشکلات احتمالی قبل از ساخت قالب است.
۱۰. طراحی سیستم پران
قطعه باید پس از خنک شدن بدون آسیب از قالب خارج شود.
برای این کار ممکن است از:
پین پران
بوش پران
لیفتر
پران صفحه‌ای
سیستم‌های ترکیبی
استفاده شود.
نیروی پران باید در نقاط مناسبی به قطعه وارد شود.
پران نامناسب می‌تواند باعث:
تغییر شکل قطعه
ایجاد آثار پران
گیر کردن قطعه
شکست قسمت‌های ظریف
شود.
۱۱. طراحی مکانیزم‌های قالب
قطعات پیچیده ممکن است دارای آندرکات باشند.
در این شرایط از مکانیزم‌هایی مانند:
کشویی
لیفتر
اینسرت متحرک
مکانیزم زاویه‌دار
استفاده می‌شود.
هر مکانیزم باید با توجه به حرکت قالب، فضای موجود، میزان کورس و شرایط تولید طراحی شود.
سادگی مکانیزم یک مزیت مهم است؛ زیرا هرچه تعداد مکانیزم‌های غیرضروری بیشتر باشد، احتمال خرابی و هزینه نگهداری نیز افزایش پیدا می‌کند.
۱۲. تلرانس‌گذاری در قالبسازی
یکی از تفاوت‌های قالبسازی حرفه‌ای با ساخت‌وساز غیرمهندسی، توجه به تلرانس‌ها است.
تمام قسمت‌های قالب نیازمند یک میزان دقت یکسان نیستند.
برخی قسمت‌ها باید با دقت بسیار بالا ساخته شوند، در حالی که برای قسمت‌های دیگر تلرانس بازتری کافی است.
تلرانس‌گذاری صحیح باعث می‌شود:
هزینه ماشین‌کاری کنترل شود.
مونتاژ آسان‌تر شود.
عملکرد قالب پایدارتر شود.
از دقت غیرضروری جلوگیری شود.
۱۳. ماشین‌کاری دقیق
پس از طراحی، عملیات ساخت قطعات قالب آغاز می‌شود.
ماشین‌آلاتی مانند:
CNC
فرز
تراش
وایرکات
اسپارک
سنگ‌زنی
بسته به نوع قطعه مورد استفاده قرار می‌گیرند.
انتخاب روش ماشین‌کاری باید بر اساس هندسه، جنس فولاد، تلرانس و کیفیت سطح مورد نیاز انجام شود.
۱۴. اهمیت کیفیت سطح
کیفیت سطح قالب مستقیماً روی ظاهر قطعه اثر می‌گذارد.
بسته به نیاز محصول ممکن است سطح قالب:
پولیش شود.
سنگ‌زنی شود.
بافت‌دار شود.
EDM Finish داشته باشد.
برای پوشش یا عملیات خاص آماده شود.
در قطعاتی مانند قاب تجهیزات الکترونیکی، قطعات خودرو و تجهیزات پزشکی، کیفیت سطح اهمیت بسیار زیادی دارد.
۱۵. هواگیری قالب
هوای موجود در حفره قالب باید هنگام تزریق بتواند خارج شود.
اگر هوا در قالب محبوس شود، ممکن است باعث:
سوختگی
حفره
پر نشدن قطعه
خط جوش ضعیف
عیوب سطحی
شود.
بنابراین طراحی مسیرهای هواگیری باید بخشی از طراحی اولیه قالب باشد.
۱۶. تست قالب و اصلاحات مهندسی
ساخت قالب با مونتاژ به پایان نمی‌رسد.
قالب باید در شرایط واقعی تست شود.
در تست قالب مواردی مانند:
پر شدن قطعه
عملکرد پران
عملکرد کشویی‌ها
خنک‌کاری
کیفیت سطح
ابعاد قطعه
پلیسه
تابیدگی
بررسی می‌شوند.
پس از بررسی نتایج، در صورت نیاز اصلاحات انجام می‌شود.
هدف این است که قالب پس از ورود به تولید انبوه، عملکرد پایدار داشته باشد.


اصول علمی قالبسازی برای قالب‌های چندحفره‌ای


در قالب‌های چندحفره‌ای، طراحی پیچیده‌تر می‌شود.
حفره‌ها باید از نظر جریان مواد تا حد امکان متعادل باشند.
همچنین مواردی مانند:
نیروی قفل
وزن شات
ظرفیت تزریق
خنک‌کاری
پران
بالانس راهگاه
باید بررسی شوند.
افزایش تعداد حفره‌ها می‌تواند ظرفیت تولید را افزایش دهد، اما همیشه به معنای اقتصادی‌تر بودن قالب نیست.


اصول علمی قالبسازی برای قطعات دقیق


در قطعات دقیق، کنترل ابعادی اهمیت ویژه‌ای دارد.
این قطعات ممکن است در صنایع:
پزشکی
خودرو
الکترونیک
تجهیزات صنعتی
لوازم خانگی
استفاده شوند.
در چنین پروژه‌هایی باید از مرحله طراحی، تلرانس‌های مورد نیاز و شرایط واقعی مونتاژ مشخص شو
ند.


نقش مدیریت پروژه در قالبسازی


قالبسازی فقط یک فعالیت فنی نیست؛ بلکه یک پروژه چندمرحله‌ای است.
برای ساخت یک قالب باید فعالیت‌هایی مانند:
طراحی → تأیید → خرید فولاد → ماشین‌کاری → عملیات حرارتی → ساخت مکانیزم‌ها → مونتاژ → تست → اصلاح → تحویل
مدیریت شوند.
برنامه‌ریزی دقیق این مراحل می‌تواند زمان ساخت را کاهش داده و احتمال تأخیر را کمتر کند.
استفاده از گانت چارت زمانی نیز به مشتری اجازه می‌دهد وضعیت پروژه را در هر مرحله مشاهده کند.


اصول علمی قالبسازی و کاهش هزینه تولید


یکی از اهداف اصلی طراحی مهندسی، کاهش هزینه کل پروژه است.
هزینه پایین ساخت قالب به‌تنهایی کافی نیست.
اگر یک قالب ارزان باشد اما:
عمر کوتاهی داشته باشد.
زمان سیکل بالایی ایجاد کند.
ضایعات زیادی تولید کند.
تعمیرات مکرر نیاز داشته باشد.
در نهایت هزینه تولید افزایش پیدا خواهد کرد.
بنابراین باید هزینه کل مالکیت و تولید مورد توجه قرار گیرد.


اصول علمی قالبسازی در نوآوران علوم مهندسی پویا


شرکت نوآوران علوم مهندسی پویا با تکیه بر تیم متخصص دانشگاهی و مجرب صنعتی در زمینه طراحی و ساخت قالب‌های تزریق پلاستیک و تولید قطعات پلاستیکی سفارشی فعالیت می‌کند.
خدمات مجموعه شامل:
طراحی و ساخت قالب تزریق پلاستیک
ساخت قالب قطعات پیچیده
ساخت قالب قطعات ریز و دقیق
ساخت قالب قطعات پزشکی
ساخت قالب قطعات خودرویی
ساخت قالب اسباب‌بازی
ساخت قالب قطعات الکترونیکی
قالب‌های چندحفره‌ای
تولید قطعات پلاستیکی سفارشی
ساخت باکس، پنل و بدنه تجهیزات پزشکی و الکترونیکی
مهندسی معکوس
است.
در پروژه‌ها، مدیریت زمان و پروژه نیز مورد توجه قرار می‌گیرد و ارائه گانت چارت می‌تواند به برنامه‌ریزی و پیگیری روند اجرای پروژه کمک کند.
هدف مجموعه، ساخت قالبی است که علاوه بر دقت اولیه، در شرایط واقعی تولید نیز پایدار، قابل تعمیر و اقتصادی باشد.


جمع‌بندی


اصول علمی قالبسازی مجموعه‌ای از دانش طراحی، مواد، مکانیک، انتقال حرارت، ماشین‌کاری و فرآیند تزریق پلاستیک است.
یک قالب باکیفیت باید از ابتدا بر اساس کاربرد واقعی، تیراژ تولید، نوع ماده و مشخصات قطعه طراحی شود.
تحلیل DFM، انتخاب خط جدایش، محاسبه جمع‌شدگی، طراحی راهگاه و گیت، خنک‌کاری، پران، هواگیری، انتخاب فولاد و کنترل کیفیت همگی بخش‌هایی از یک فرآیند مهندسی هستند.
هرچه طراحی و تحلیل قبل از ساخت دقیق‌تر باشد، احتمال بروز مشکلات در مرحله تست و تولید کمتر خواهد شد.
در نهایت، قالبسازی علمی یعنی تبدیل یک مدل سه‌بعدی به ابزاری دقیق، بادوام و قابل اعتماد برای تولید مداوم قطعه پلاستیکی.
سوالات متداول
مهم‌ترین اصل علمی در قالبسازی چیست؟
هماهنگی بین طراحی قطعه، مواد، قالب و فرآیند تزریق مهم‌ترین اصل است. هیچ‌کدام از این بخش‌ها نباید به‌صورت جداگانه بررسی شوند.
آیا شبیه‌سازی قبل از ساخت قالب ضروری است؟
برای همه قالب‌ها الزاماً ضروری نیست، اما در قطعات پیچیده، دقیق یا پرهزینه می‌تواند به شناسایی بسیاری از مشکلات قبل از ساخت کمک کند.
چرا انتخاب فولاد در قالبسازی اهمیت دارد؟
زیرا فولاد روی عمر قالب، مقاومت به سایش، کیفیت سطح، قابلیت تعمیر و هزینه نهایی تأثیر مستقیم دارد.
آیا قالب ارزان‌تر همیشه انتخاب بهتری است؟
خیر. باید هزینه کل قالب، عمر کاری، زمان سیکل، ضایعات و هزینه تعمیرات در کنار قیمت اولیه بررسی شود.
اصول علمی قالبسازی در چه صنایعی کاربرد دارد؟
در صنایع خودرو، پزشکی، الکترونیک، لوازم خانگی، اسباب‌بازی، تجهیزات صنعتی و تقریباً هر حوزه‌ای که از قطعات پلاستیکی تزریقی استفاده می‌کند.
