۵. امکان کنترل بهتر فرآیند
در سیستمهای پیشرفته هاترانر، دمای هر زون بهصورت جداگانه کنترل میشود.
این موضوع باعث میشود فرآیند پایدارتر و قابلکنترلتر باشد.
شما در حال خواندن مقاله «هاترانر چیست» هستید
معایب هاترانر چیست؟
با وجود مزایای زیاد، هاترانر معایبی نیز دارد.
هزینه اولیه بالاتر
ساخت قالب مجهز به هاترانر معمولاً هزینه بیشتری نسبت به قالب راهگاه سرد دارد.
تعمیرات تخصصیتر
خرابی المنت، ترموکوپل، نازل یا سایر اجزا نیازمند دانش و تجهیزات مناسب است.
حساسیت بیشتر به تنظیمات
دمای نامناسب میتواند مشکلاتی مانند:
سوختگی مواد
تخریب پلیمر
تغییر رنگ
نوسان وزن قطعه
گرفتگی گیت
ایجاد کند.
طراحی پیچیدهتر
طراحی فضای نصب منیفولد، نازلها، سیمکشی و سیستم کنترل باید از ابتدای طراحی قالب در نظر گرفته شود.
آیا هاترانر برای همه مواد
شما در حال خواندن مقاله «هاترانر چیست» هستید پلاستیکی مناسب است؟
خیر.
انتخاب سیستم هاترانر باید با توجه به نوع ماده انجام شود.
پلیمرهای مختلف رفتار حرارتی متفاوتی دارند و برخی مواد نسبت به زمان ماند در دمای بالا حساس هستند.
برای مثال، هنگام کار با پلیمرهای مهندسی، مواد تقویتشده با الیاف شیشه یا مواد حساس به حرارت، طراحی و انتخاب هاترانر باید با دقت بیشتری انجام شود.
هاترانر در قالب پلی آمید
این موضوع برای تولیدکنندگانی که با PA6، PA66 و گریدهای تقویتشده با الیاف شیشه کار میکنند اهمیت ویژهای دارد.
پلیآمیدها به شرایط حرارتی و رطوبت حساس هستند و انتخاب نادرست سیستم راهگاه میتواند کیفیت قطعه را تحت تأثیر قرار دهد.
در گریدهای دارای الیاف شیشه نیز طراحی مسیر جریان، گیت و نازل باید بهگونهای باشد که فرآیند پر شدن حفره به شکل کنترلشده انجام شود.
بنابراین صرفاً نصب یک سیستم هاترانر بدون بررسی ماده و هندسه قطعه، تضمینکننده کیفیت نیست.
آیا هاترانر باعث کاهش زمان سیکل میشود؟
در بسیاری از پروژهها میتواند به کاهش زمان سیکل کمک کند، اما نباید تصور کرد که هاترانر همیشه و بهتنهایی زمان سیکل را کاهش میدهد.
زمان سیکل بیشتر تحت تأثیر عواملی مانند:
ضخامت قطعه
طراحی خنککاری
نوع ماده
دمای قالب
فشار و سرعت تزریق
زمان نگهداری
طراحی قالب
قرار دارد.
بنابراین مزیت اصلی هاترانر بیشتر در حذف راهگاه، کاهش ضایعات و افزایش بهرهوری دیده میشود.
شما در حال خواندن مقاله «هاترانر چیست» هستید
هاترانر یا راهگاه سوزنی؟
اگر منظور از «راهگاه سوزنی» همان Valve Gate با پین یا سوزن کنترلی باشد، باید توجه داشت که این دو اصطلاح دقیقاً مقابل هم نیستند.
هاترانر به سیستم راهگاه گرم اشاره دارد و Valve Gate یکی از روشهای کنترل گیت در یک سیستم هاترانر است.
یعنی یک قالب میتواند دارای:
Hot Runner + Valve Gate
باشد.
در مقابل، یک هاترانر نیز میتواند از گیتهای دیگری مانند Open Gate استفاده کند.
چه زمانی استفاده از هاترانر منطقی است؟
هاترانر معمولاً زمانی جذابتر میشود که:
تیراژ تولید بالا باشد.
تعداد حفرههای قالب زیاد باشد.
قیمت ماده اولیه بالا باشد.
کاهش ضایعات اهمیت زیادی داشته باشد.
قطعه حساس و دقیق باشد.
کنترل بهتر محل گیت مورد نیاز باشد.
تولید مداوم و طولانیمدت انجام شود.
اما اگر تعداد قطعات کم باشد یا قالب برای یک پروژه کوتاهمدت ساخته شود، راهگاه سرد ممکن است از نظر اقتصادی انتخاب منطقیتری باشد.
نقش طراحی قالب در عملکرد هاترانر
یکی از اشتباهات رایج این است که تصور شود با خرید یک هاترانر خوب، کیفیت قالب تضمین میشود.
در واقع، عملکرد صحیح سیستم به طراحی کل قالب وابسته است.
مواردی مانند:
بالانس راهگاه
محل گیت
ضخامت قطعه
سیستم خنککاری
تهویه
سیستم پران
نوع فولاد
تلرانسهای مونتاژ
شرایط تزریق
باید با سیستم هاترانر هماهنگ باشند.
خدمات نوآوران علوم مهندسی پویا
شرکت نوآوران علوم مهندسی پویا در زمینه طراحی و ساخت انواع قالبهای تزریق پلاستیک فعالیت میکند.
خدمات ما شامل:
طراحی و ساخت قالب تزریق پلاستیک
طراحی قالبهای چندحفرهای
طراحی سیستم راهگاه گرم
انتخاب و جانمایی هاترانر
طراحی قالب قطعات دقیق
ساخت قالب قطعات ریز
قالبسازی قطعات پزشکی
تولید قطعات پلاستیکی سفارشی
تولید قطعات مهندسی
تولید تیراژ محدود و انبوه
مهندسی معکوس
ساخت بدنه، باکس و پنل تجهیزات پزشکی و الکترونیکی
است.
ما با تکیه بر تیم متخصص دانشگاهی و مجرب صنعتی، مدیریت پروژه و زمان و ارائه گانت چارت، تلاش میکنیم پروژههای قالبسازی را با برنامهریزی مشخص و کنترل مراحل مختلف اجرا کنیم.
جمعبندی

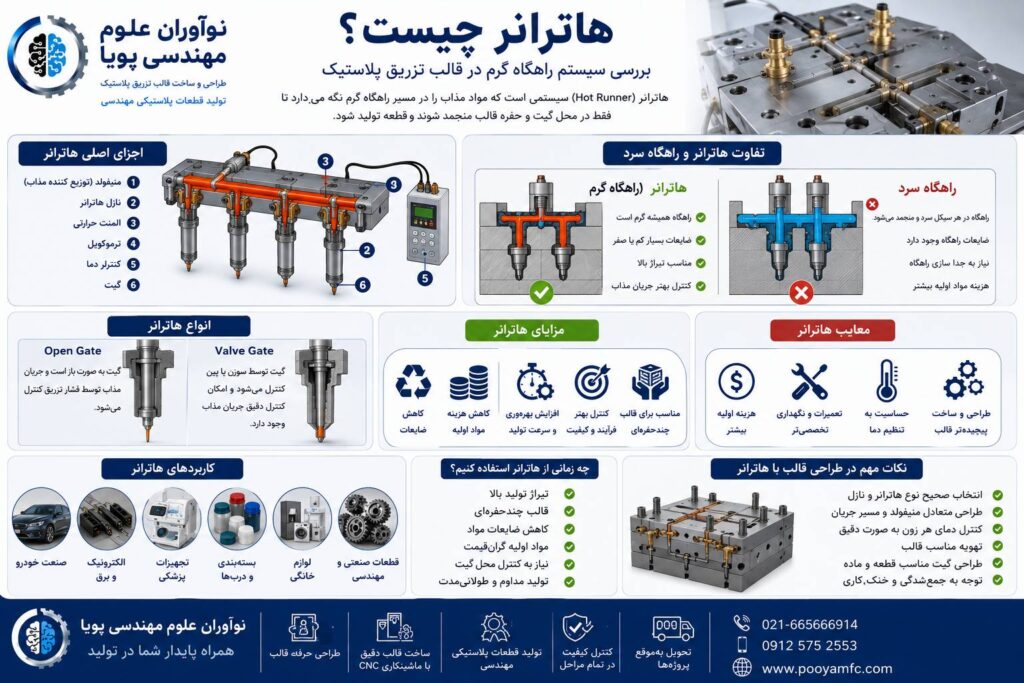

در پاسخ به سؤال «هاترانر چیست؟» میتوان گفت هاترانر یک سیستم راهگاه گرم در قالب تزریق پلاستیک است که با گرم نگه داشتن مسیر انتقال مواد، از منجمد شدن راهگاه جلوگیری میکند.
این فناوری میتواند باعث کاهش ضایعات، کاهش مصرف مواد، افزایش بهرهوری و بهبود کنترل فرآیند شود.
با این حال، هاترانر همیشه بهترین انتخاب نیست. تعداد تول
